ATR8300MP-633nm(Mapping)自动聚焦自动扫描显微近红外拉曼成像光谱仪
产品参数
型号: ATR8300MP
产品详情

一、产品特点

l 全自动拉曼实验,自动对焦,自动扫描;

l 超高灵敏度,性噪比>6000:1

l 真对焦,保证更精准的拉曼图像

l 超高空间分辨率

l 独有的软件控制切换光路

l 超高的稳定性

l 进口光学器件,良好的产品性能;

l 快速定位,迅速找到焦点位置

l 高质量物镜,光斑微米级

l 300万相机,图像清晰精准

l 激发波长:532、633、785、830、1064可选

l 配备高性能光谱仪

l USB2.0接口直连电脑

二、产品应用

l 纳米粒子与新材料

l 科研院所研究

l 生物科学

l 法医学鉴定

l 材料科学

l 医学免疫分析

l 农业及食品鉴定

l 水污染分析

三、产品概述

ATR8300系列将显微镜及拉曼光谱仪两者的优点结合。显微拉曼检测平台使得“所见即所测”成为可能,可视化的精确定位拉曼检测平台,使得观测者可以检测样品上不同表面状态的拉曼信号,并可在计算机上同步显示所检测位置的微区形态,极大便利了拉曼微区检测。

ATR8300高配版可以全自动对焦、全自动扫描,一键操作,可以进行批量实验、均匀性扫描等,无需等待,且可以获得高可靠性的扫描成像拉曼数据;

ATR8300配备专门为拉曼系统设计的物镜,使得激光光斑接近衍射极限,再通过300万相机将焦点信息准确直观的显示在电脑上。克服了普通的拉曼系统中收集拉曼信号的焦面稍高于或稍低于实际**焦面的问题,从而提高拉曼光谱质量。

ATR8300无光路切换运动部件,所有光学部件均固态装配,工作非常稳定,实现了仪器的完美地解决了相机成像时光路的损失,实现了相机成像与拉曼信号收集的分离,从而得到**的信号强度。

同时,ATR8300使用专门为显微拉曼系统优化的高性能拉曼,无论是灵敏度,信噪比,稳定性等,都是行业领先水平,为拉曼研究提供了强有力的保障


2、光学性能

2.1光谱表现

2 ATR8300采集的乙腈拉曼光谱仪


3 ATR8300进行的Sers实验1(图为样品图片,图为Sers拉曼谱图)


4   ATR8300进行的Sers实验2图为样品图片,图为Sers拉曼谱图)

5 ATR8300测试细胞代谢物的实验,上面三图是表面形貌图,下面是其拉曼光谱图,分别用ATR8300-1064、ATR8300-785、ATR8300-532进行测试的

6 ATR8300测试Si的拉曼光谱(500mW,1S积分时间)


7 ATR8300测试酒精的拉曼光谱(500mW,1S积分时间)

8 ATR8300测试金刚石的拉曼光谱(30mW,1S积分时间)

9 ATR8300测试碳化硼(PN)的拉曼光谱(200mW,2S积分时间)


2.2光谱分辨率

2.2.1泰诺的拉曼光谱


10 泰诺的拉曼光谱,图中可以清晰分辨1610/1615 cm-1的拉曼振动峰

2.2.2汽油的拉曼光谱

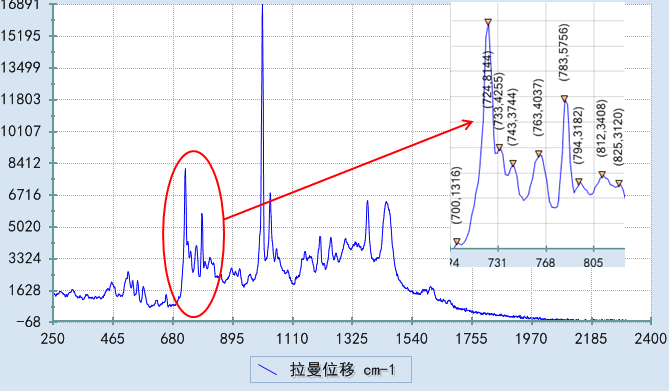

11 93#汽油的拉曼光谱,723/732/742cm-1拉曼位移可以清晰分辨

Fig.5 Raman spectrum of petrol 93#, the vibration mode 723/732/742cm-1 can be resolved.

3、稳定性

图3.1、图3.2是ATR8300温度稳定性测试,稳定从5-40℃。其中每个温度节点,光谱仪保持稳定状态1个小时以上,测试样品为乙腈,波数漂移小于等于1cm-1(如图3.1),尖峰强度变化小于10%(如图3.2)


4 、订购信息


型号
功能特征
ATR8300BS
基础型(Base
ATR8300AF
自动对焦(Auto Focus)
ATR8300MP
Mapping型(自动对焦、自动扫描型)


型号
激发波长/nm
功率 /mW
波数范围/cm-1
分辨率/cm-1
ATR8300-532
532
100
150-4000
7
ATR8300-633
633
50
200-3500
6
ATR8300-785-27
785
600
250-2700
4
ATR8300-785-35


200-3500
6
ATR8300-785-43
785
600
200-4300
8
ATR8300-1064
1064
600
200-2600
12
其他波长可定制





举例:实际最后型号编码为:ATR8300MF-785-35

5、仪器细节



12 进口高稳定性显微镜架;X、Y、Z三维高精度调节;调节旋钮阻尼适合,调节手感柔顺;重量高达5.6 Kg,不容易被碰倒,非常稳定;

13 拉曼信号高透过率物镜;物镜焦距长达8 mm;
